Виды разъёмов и портов монитора: как подключить и какой кабель выбрать

Основные типы разъемов мониторов

Как правило, современные модели оснащаются несколькими интерфейсами для подключения к ПК, ноутбуку или другому источнику данных. Давайте рассмотрим, какие разъемы на мониторе наиболее распространены.

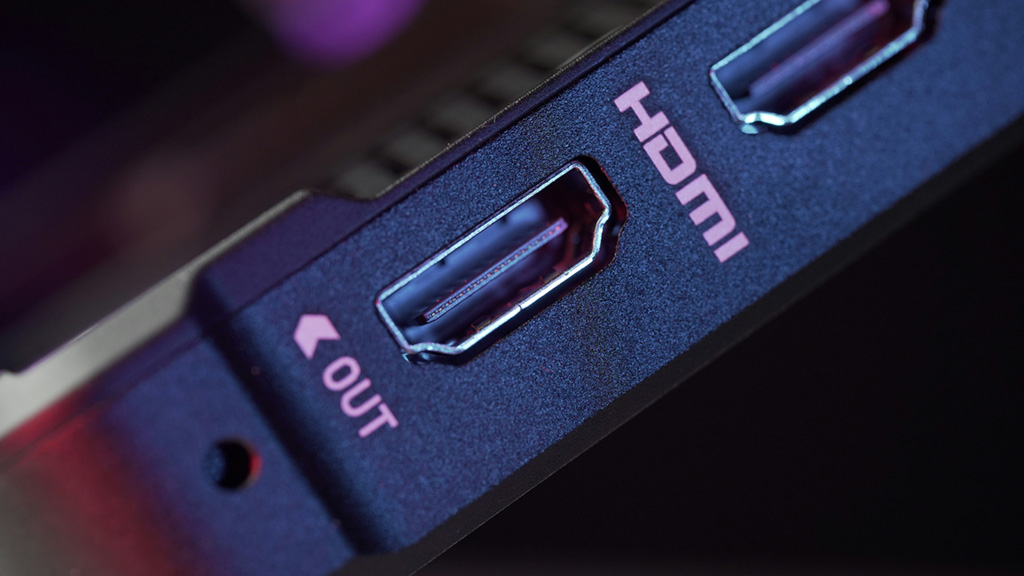

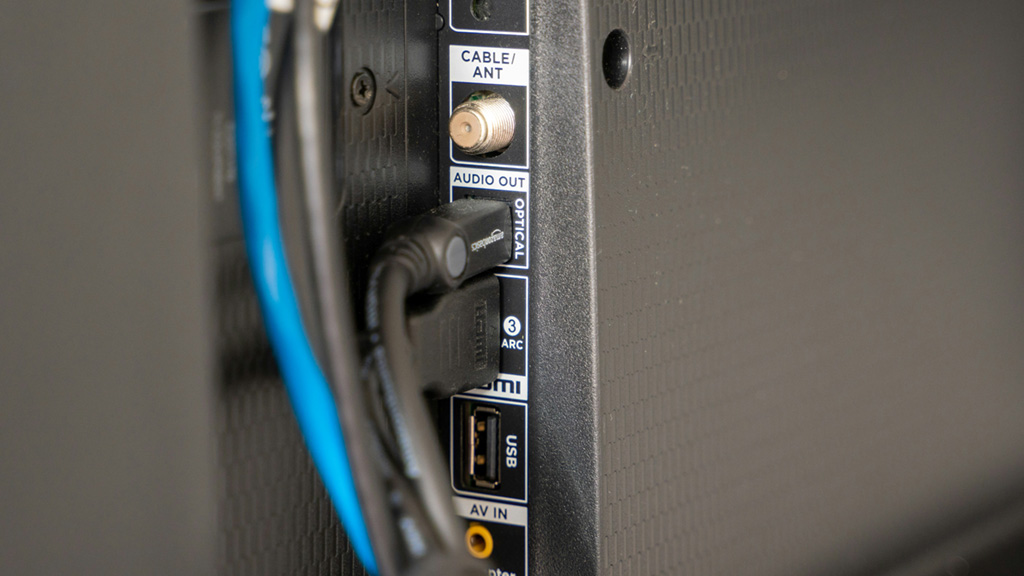

HDMI — удобный современный интерфейс

Самый востребованный интерфейс подключения монитора — это, конечно же, HDMI. Он используется не только в компьютерных системных блоках, но и во многих моделях лэптопов, а также в некоторых планшетах. Этот интерфейс позволяет передавать аудио и видеосигналы без дополнительных проводов, поддерживает разрешение FHD с эффектами 3D, обеспечивает передачу контента в формате 8К. Благодаря отличной пропускной способности сигнал передается очень быстро, что обеспечивает высокое качество картинки.

Порты HDMI могут быть полноразмерными, а также в форматах микро и мини. Полноразмерными портами оснащаются компьютеры и лэптопы, а разъемами мини и микро — портативные девайсы.

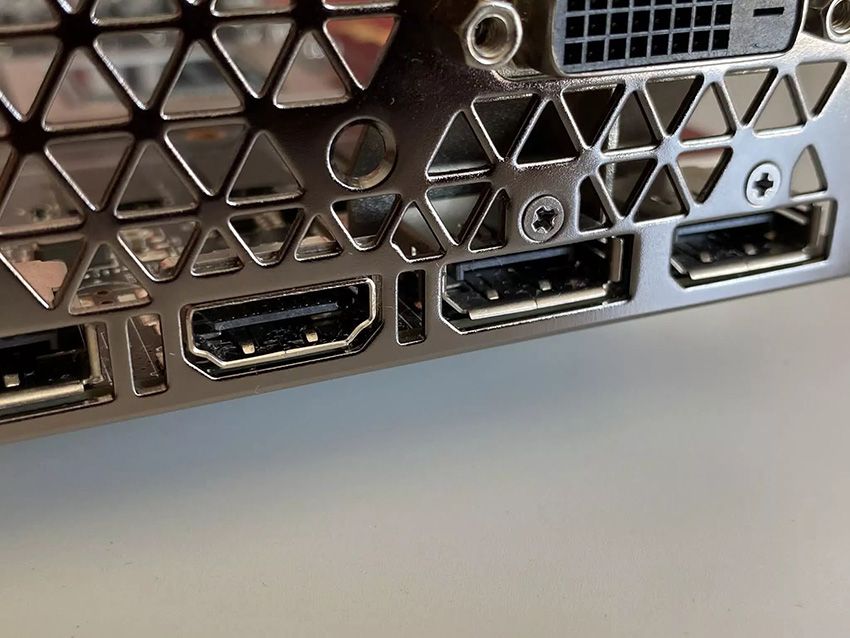

DisplayPort — выбор профессионалов и геймеров

Часто встречается в топовых мониторах и новых моделях видеоплат. Передача пакетов данных, присущая такой технологии, позволяет упаковывать несколько разных потоков в один общий канал.

Порт DisplayPort может быть полноразмерным или в формате мини. Последний используется для аппаратного интерфейса Thunderbolt 2, позволяя подсоединять к нему внешние устройства.

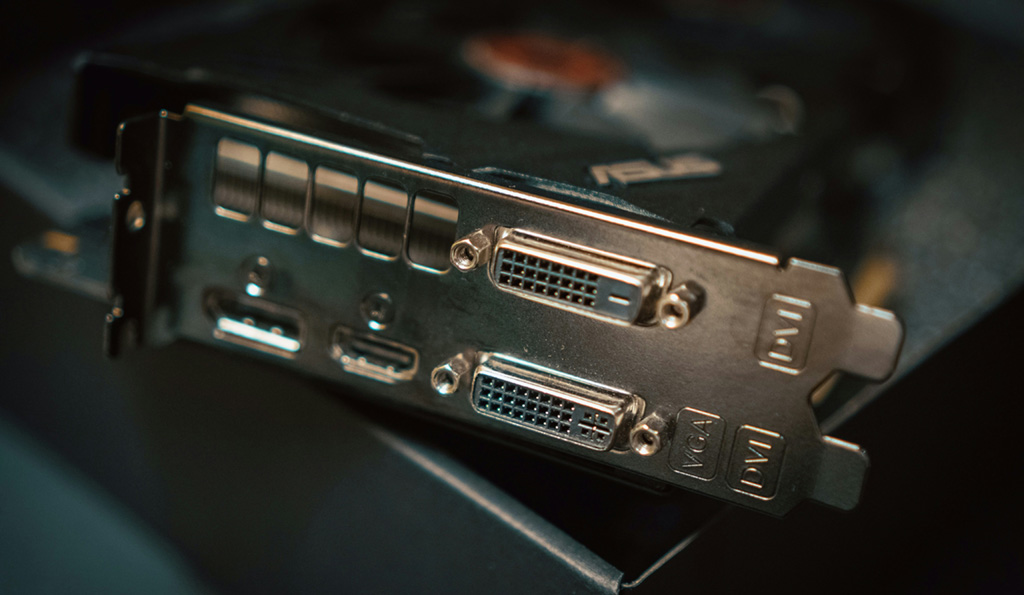

DVI — устаревает, но еще в ходу

Разъем подключения монитора несколько устарел, но все еще используется для обмена данными в формате FHD. К примеру, некоторые адаптеры, работающие в двухканальном режиме, способны передавать через данный разъем картинку в разрешении 2560х1600.

DVI порты передают только картинку, а для передачи аудио требуется отдельный канал. Разрешение в данном случае зависит от длины кабеля. Существуют порты трех типов: А — только аналоговый, D — только цифровой, I — только аналоговый + цифровой. Если рядом находятся устройства, способные излучать электромагнитные волны, при передаче сигнала могут возникать помехи.

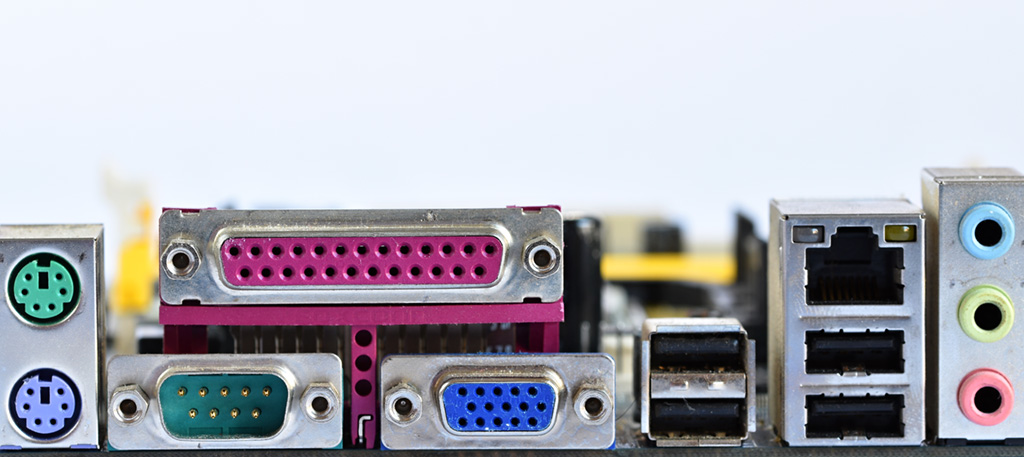

VGA — используется все реже

Старый интерфейс от компании IBM, который долгое время служил стандартом для подключения лэптопов, видеоадаптеров, мониторов, проекторов и прочих устройств. VGA разъем состоит из пятнадцати контактов, которые размещаются тремя рядами — по пять контактов в каждом.

Данный интерфейс монитора способен передавать только аналоговые сигналы, поэтому изображения транслируются в невысоком разрешении. С каждым годом он используется все меньше, поскольку другие порты предлагают лучшее качество и превосходящее разрешение картинки.

USB-C + Thunderbolt — современный универсальный интерфейс

Когда к достаточно мощному USB-C добавили Thunderbolt, его скорость увеличилась еще больше. На данный момент разъем USB C считается самым производительным и универсальным из всех интерфейсов. Он совместим с любыми мониторами, док-станциями и устройствами передачи данных. При помощи Thunderbolt данные передаются по USB-C со скоростью до сорока гигабит в секунду, что в восемь раз быстрее, чем возможности прочих портов, используемых на современных компьютерах.

Таблица сравнения портов для монитора

Какой кабель нужен для подключения монитора к компьютеру?

Чтобы подобрать подходящий кабель, необходимо оценить виды разъемов для подключения монитора на ПК и сопоставить их с интерфейсами самого монитора. При этом следует учитывать характеристики оборудования.

Сравнение интерфейсов монитора и ПК

Прежде всего, необходимо выяснить, какие порты для подключения монитора есть на ПК. Для этого стоит прочитать инструкцию и поискать соответствующие порты на корпусе. Они могут располагаться на материнской плате, в задней части системного блока или на внешней видеокарте (при наличии таковой). В лэптопах разъемы под монитор нужно искать на торцах, но в некоторых случаях они располагаются сзади.

Порты в ПК и лэптопах могут быть разного типа, иметь свои ограничения и особенности.

Разрешение экрана и частота обновления

Для максимального качества изображения важно подобрать подходящий кабель в соответствии с разрешением и частотой экрана. Современные кабели могут поддерживать разное разрешение и частоту — от FHD до 8K, от 60 ГЦ до 240 Гц и более.

Технологии HDR и G-Sync/FreeSync

Чтобы использовать современные технологии, улучшающие качество изображений, важно приобрести подходящий кабель.

• технология HDR. Необходим кабель HDMI 2.0 или DP 1.4;
• адаптивная синхронизация G-Sync/FreeSync. Если для G-Sync необходим только DP, то FreeSync работает как через DP, так и через HDMI.

Влияние длины провода на качество сигнала

Стабильность передаваемого сигнала во многом зависит от длины провода. Выбирая кабель, учитывайте следующие моменты:

1. Модели длиной до двух метров обеспечивают стабильную передачу сигнала через интерфейсы монитора HDMI или DP.
2. При использовании кабеля длиной от 2 до 5 метров качество сигнала может ухудшаться, особенно при высоких частотах и разрешениях. Чтобы предотвратить потерю качества, следует покупать кабели с экранированием.
3. При необходимости использовать кабель длиннее пяти метров стоит выбрать модель с усилением сигнала или оптический кабель.
4. В качестве длинного кабеля (от 10 метров) можно использовать удлинитель с питанием или отдать предпочтение беспроводным технологиям, к примеру, HDMI Wireless.

Порты для монитора: советы по подключению и настройке

Проще всего подключать и настраивать монитор, когда разъемы для подключения монитора на обоих устройствах совпадают. Если интерфейсы разные, вам понадобится переходник, желательно того же производителя, что и кабель. ПК или лэптопы с разъемами VGA или DVI можно подключить к монитору с интерфейсом HDMI, поддерживающему 4К. Однако качество картинки будет таким, какое способен обеспечить более старый разъем.

Если компьютер имеет не только встроенную, но и внешнюю графическую карту, монитор лучше подключить к последней, поскольку большая производительность обеспечит более качественное изображение.

Чтобы подсоединить монитор к ПК, сделайте следующие шаги:

• выключите компьютер и монитор;
• вставьте кабель в разъем видеокарты;
• подсоедините кабель к монитору;
• включите оба устройства и проверьте качество сигнала.

Если компьютер работает, но на мониторе ничего не видно, проверьте, плотно ли вставлен каждый штекер в разъем.

Подключение нескольких мониторов

Если ПК оснащен достаточным количеством разъемов или поддерживает разветвители или внешние видеокарты, к нему можно подключить сразу несколько мониторов. Многие видеоадаптеры и операционные системы сегодня поддерживают конфигурацию из нескольких мониторов, обеспечивая пользователей удобным рабочим пространством и позволяя повышать производительность.

Беспроводное подключение

С развитием технологий все больше устройств поддерживает беспроводные варианты подключения. Среди самых популярных беспроводных технологий — модули Wi-Fi и Блютуз, а также инфракрасные порты. Любой из них можно использовать в качестве альтернативы проводному подключению на расстоянии.

Кроме того, существуют беспроводные видеопанели, которые избавляют пользователя от кабелей, но не могут обеспечить высокое качество изображений. Большинство используемых видеоадаптеров не могут передавать сигнал полноценно по беспроводному каналу, поэтому качество картинки снижается.

Возможные проблемы и способы их устранения

К самым распространенным проблемам, которые могут возникнуть при подключении монитора, относят следующие.

Отсутствие сигнала

Иногда после подключения на экране появляется не картинка, а надпись «Нет сигнала». Устранить проблему помогут следующие действия:

• проверка надежности подключения кабелей к разъемам подключения монитора;
• переключение видеовыхода на ПК или мониторе;
• подключение монитора к другому ПК или использование другого монитора на том же компьютере.

Некачественная картинка

Если картинка на мониторе получается размытой или пестрит видимыми пикселями, сделайте следующее:

• зайдите в настройки ОС и задайте желаемые параметры частоты обновления и разрешения экрана;
• обновите драйверы видеоадаптера;
• чтобы минимизировать потери сигнала, рекомендуем приобрести кабель более высокого качества.

Проблемы с распознаванием нескольких мониторов

Если у вас возникли проблемы при подключении многомониторной конфигурации, воспользуйтесь следующими рекомендациями:

• в настройках ОС укажите порядок мониторов так, чтобы он соответствовал их физическому расположению;
• если система не распознает какой-то из мониторов, обновите драйверы видеоадаптера и перезагрузите компьютер;
• отключите неактуальные эффекты и уменьшите разрешение для второстепенных задач, чтобы улучшить производительность компьютерной системы.

Заключение

Выбирая кабель для подключения, учитывайте не только типы разъемов для монитора, но и характеристики оборудования. Для решения стандартных задач с разрешением FHD можно использовать любой современный кабель HDMI. Если монитор нужен для гейминга или работы с изображениями в формате 4К либо 8К, рекомендуем использовать кабель DP 1.4 или HDMI 2.1, чтобы обеспечить быструю и стабильную передачу сигнала. Если вы хотите быть уверенными в качестве и совместимости, в интернет-магазине Moon вы сможете подобрать необходимые кабели и мониторы.
